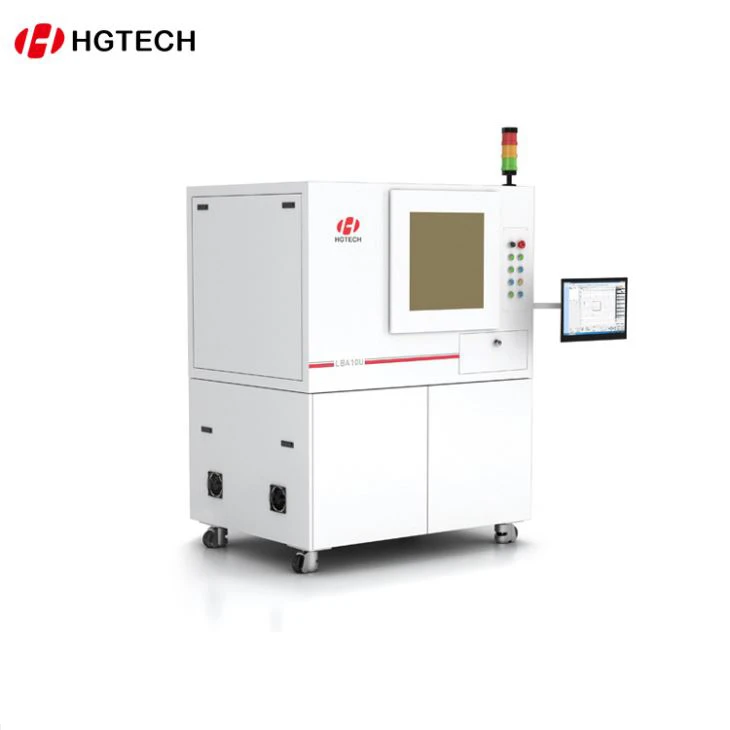

Magni ta 'Depaneling PCB Laser Cutter

Mod ta 'operazzjoni: Tagħbija jew ħatt manwali jew awtomatiċi;
Medda ta 'skanjar: 45 mmX 45 mm ；
Preċiżjoni ripetuta: 0. 01 mm ；
Żona massima ta 'pproċessar: 435 mmX 335 mm ；
Preċiżjoni tal-magna sħiħa: ± 20 um ；
Veloċità tal-ipproċessar: ＜ 1000 mm / s
Ħxuna tal-pjanċa ：<>
Pjattaforma ta 'moviment: 400 × 400 (Mhux obbligatorja);
Bażi: pjattaforma tal-irħam ta 'eżattezza għolja, eżattezza: 10 um ；
Assi XY: Mutur servo lineari AC, preċiżjoni tal-pożizzjoni ripetuta: 10 um ；

Ibgħat l-inkjesta

Introduzzjoni tal-Prodott

Karatteristiċi tal-Prodott:

1) Laser UV ta ’prestazzjoni għolja

Kwalità tajba tar-raġġ, qawwa tal-quċċata għolja, wisa 'tal-polz qasir, stabbiltà għolja tal-polz ta' 10 W 355 nm ta 'laser UV ta' stat solidu, biex tiżgura kwalità u stabbiltà tal-ipproċessar;

2) Disinn ottimizzat ta 'sistema ottika, biex jiżgura kwalità ta' raġġ estern eċċellenti, inaqqas il-konsum tal-enerġija, daqs ta 'raġġ iffokat, biex jiżgura doppju preċiżjoni tal-magni tal-laser UV;

3) B'tabella ta 'proċessar b'żewġ dimensjonijiet sofistikata u sistema CNC b'ċirkwit mill-qrib, li jtejjeb ir-riżoluzzjoni tal-ħakk.

4) Bis-sensuri tal-pożizzjoni u t-teknoloġiji tal-ippożizzjonar tal-immaġni CCD, biex jiġi żgurat li l-punt ta 'referenza tal-lejżer ta' preċiżjoni għolja jikkoinċidi mal-punt ta 'referenza tal-magna.

Parametru tekniku:

Laser	Sors tal-Laser	355 nm UV
	Qawwa	10 W
	Pożizzjonament tal-Vidjo Koassjali	CCD B / W
	Skennja tal-Medda	60 × 60 mm
	Dijametru tal-Punt Iffokat	GG lt; 20 um (Laser UV)
	Sistema Auto Focus	Fokus tal-assi Z auto
	Kontroll tal-Focus ta 'Preċiżjoni	0. 01 mm
Konfigurazzjoni tal-istruttura prinċipali	Pjattaforma ta 'Ħidma XY	Servo servo motor
	Bażi	Pjattaforma tal-granit ta 'preċiżjoni għolja
	Firxa ta 'l-ivvjaġġar	300 × 400 (Medda tad-daqs mhux obbligatorju)
	Riżoluzzjoni ta 'Mozzjoni tal-Pjattaforma	0. 5 um
	Sistema ta ’Kontroll ġenerali	IPC
	Sistema ta ’Kontroll Assistita	Mitsubishi PLC
	Sors tad-Dawl CCD	620 nm dawl aħmar LED
	Apparat Awżiljarju Estern	Blower ta 'l-arja bi pressjoni negattiva, sistema tat-tfarfir
Karatteristiċi ta 'pproċessar	Firxa tad-Daqs tal-Ipproċessar	360 × 460 mm
	Wisa 'Lineari Min	20 um
	Eżattezza tal-Ħjata	± 5 um
	Eżattezza tal-Korrezzjoni tar-Ras tal-Iskannjar	± 5 um
	Eżattezza tal-Korrezzjoni tat-Tabella XY	± 4 um
	Eżattezza tat-Tqabbil CCD	7 μm
	Eżattezza tal-Ipproċessar	± 4 mikrometri
	Ħxuna tal-Ipproċessar	GG lt; 1 mm
Kundizzjonijiet Ambjentali	Provvista ta 'enerġija	AC 220 V ± {{{{{3}}}}}%, 50 HZ, {{3}} P, 3 KVA
	Armar	Ippersonalizza għall-bżonnijiet
	Format tad-Dokument	DXF, GBR, eċċ.
	Temperatura tal-Ambjent	15-30 ° (temperatura kostanti għal preċiżjoni għolja)
	Umdità Ambjentali	GG lt; 50%
	Piż	1500 KG
	Daqs tal-Mainframe	1350 mm (W) × 1050 mm (D) × 1950 (H)
